常林吊装式压缩垃圾车简介

时间:2021-11-11 15:29:58 浏览次数:0
        随着人们对生活环境的要求的提高,人们对生活垃圾的收集和处理的要求也有了提高。生活垃圾集中量大,传统垃圾收集箱、垃圾房、垃圾桶到处都是,收集量小,对环境污染大,收集转运工作量大,不能满足现代化发展。农村居民将垃圾放置固定地点,垃圾处理收集效率低,垃圾污水做不到密封封闭化运输,影响周围环境,对环境造成严重的二次污染。目前就探索推出了一种深埋式的垃圾箱。它是将一种圆柱形的垃圾桶安装于地下,地面部分就是垃圾投料口。地下部分的垃圾箱容积可以达到2-3m 。它具有美观、实用、污染少的优势。但是要收集此垃圾箱,就必须用相配套的专业吊装式压缩垃圾车。

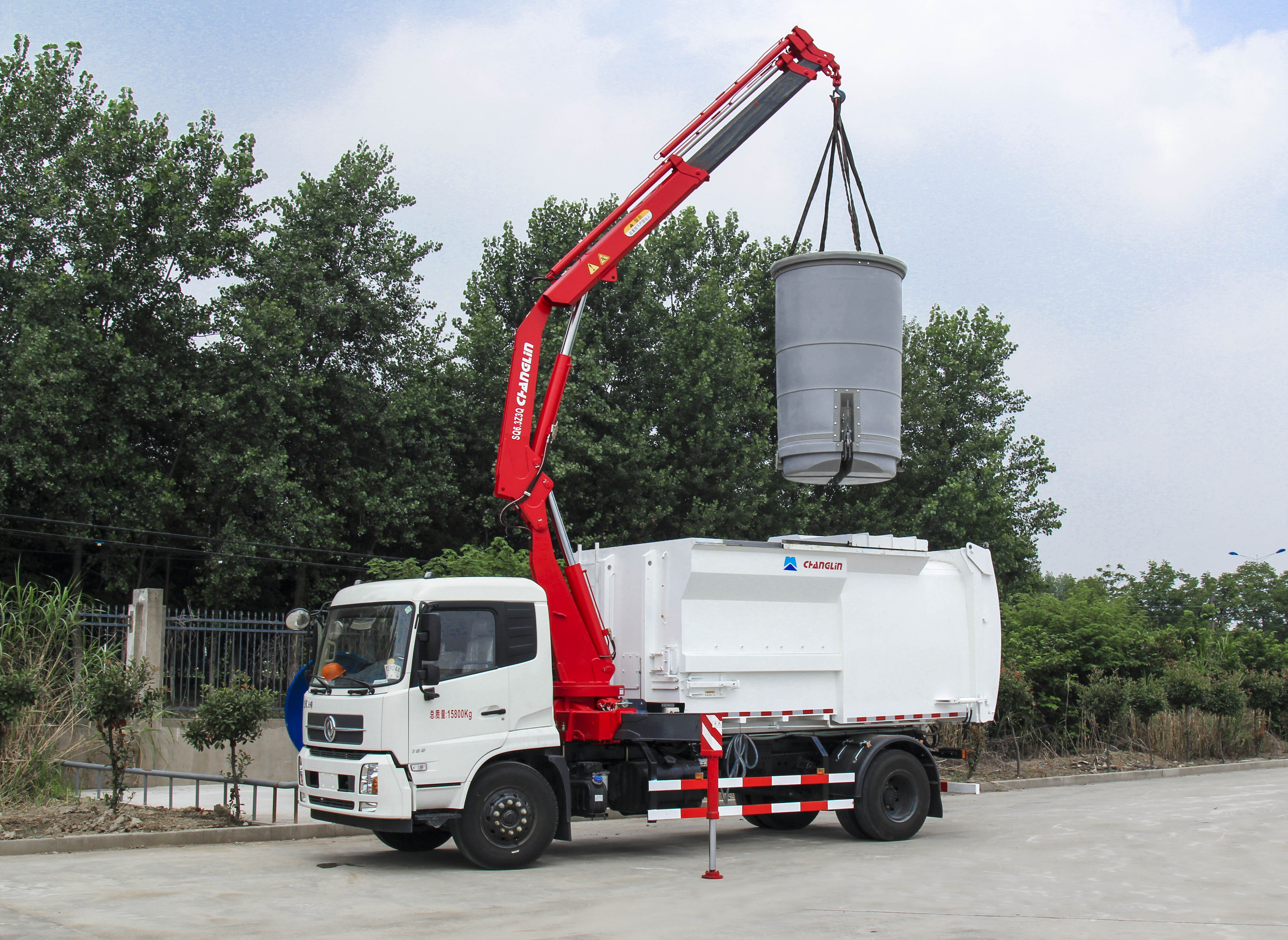

        吊装式压缩垃圾车主要是满足深埋式垃圾桶作业需要,全部机械化,不需要人工操作,真正实现了“垃圾不落地,城市更美丽,无需中转站,投资省一半”。吊装式压缩垃圾车是目前兴起的一种新型的垃圾收运模式,将3 m³或者立5 m³容积的垃圾桶埋进地下,通过吊装式压缩垃圾车将垃圾桶吊起,并将垃圾倒进垃圾箱体内进行压缩转运,垃圾收集过程简单、清洁。广泛适用于街道、社区、公园等环境要求高且垃圾产生量大的地区。

        我司目前主要使用的是国机重工集团旗下常林公司的吊装式压缩垃圾车,其在国内主要包括25吨和18吨两款规格,与深埋式垃圾桶相配套最多的是采用东风天锦底盘的18吨吊装式垃圾压缩车。


一、各部件介绍

底盘与折臂式吊机

        吊装式压缩垃圾车采用东风天锦底盘,在环卫车辆领域内能够确保行车质量及安全。折叠臂采用常林公司6.3吨吊机,起重能力大、作业半径长、收集效率高。吊机全回转安装,市场覆盖率高,故障率较低,减速机驱动下回转更顺畅,可实现360度连续回转,吊机吊桶的最大工作半径可达10.1米。

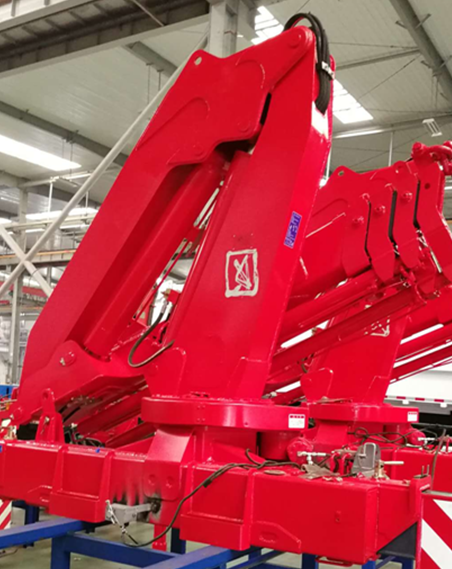

6.3吨折吊臂
箱体总成

        箱体总成主要由垃圾箱、后门、受料腔、压缩腔、压缩头及推缸、清水箱、污水箱、顶盖门等部分组成。


1、压缩腔和压缩头

       吊装式压缩垃圾车的压缩头、压缩腔等关键部位均使用高强度、耐磨、耐腐蚀复合钢板制造,使整个设备的综合使用寿命得到了极大提高。

1.压缩头由高强度钢板焊接而成,采用无导轨设计,四周间隙小,可有效防止垃圾滞留在机体内。
2.压缩腔内设置固定抓钩,可防止压挤进去的垃圾回弹。
3.压缩推板采用双曲线外形设计,可使压缩比达到最大。
4.投料口大,采用双滑移开关门,投装垃圾平稳可靠。
5.压缩头的所有部件均进行了严格的防腐、防锈、耐磨处理。
6.推缸采用交叉布置,可节省安装空间,增大推头行程。

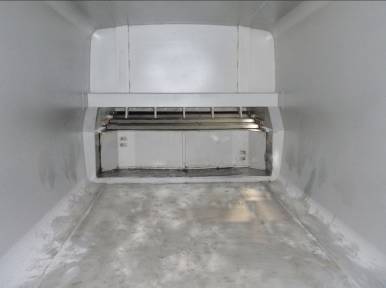

无导轨、双曲线外形设计的压缩头

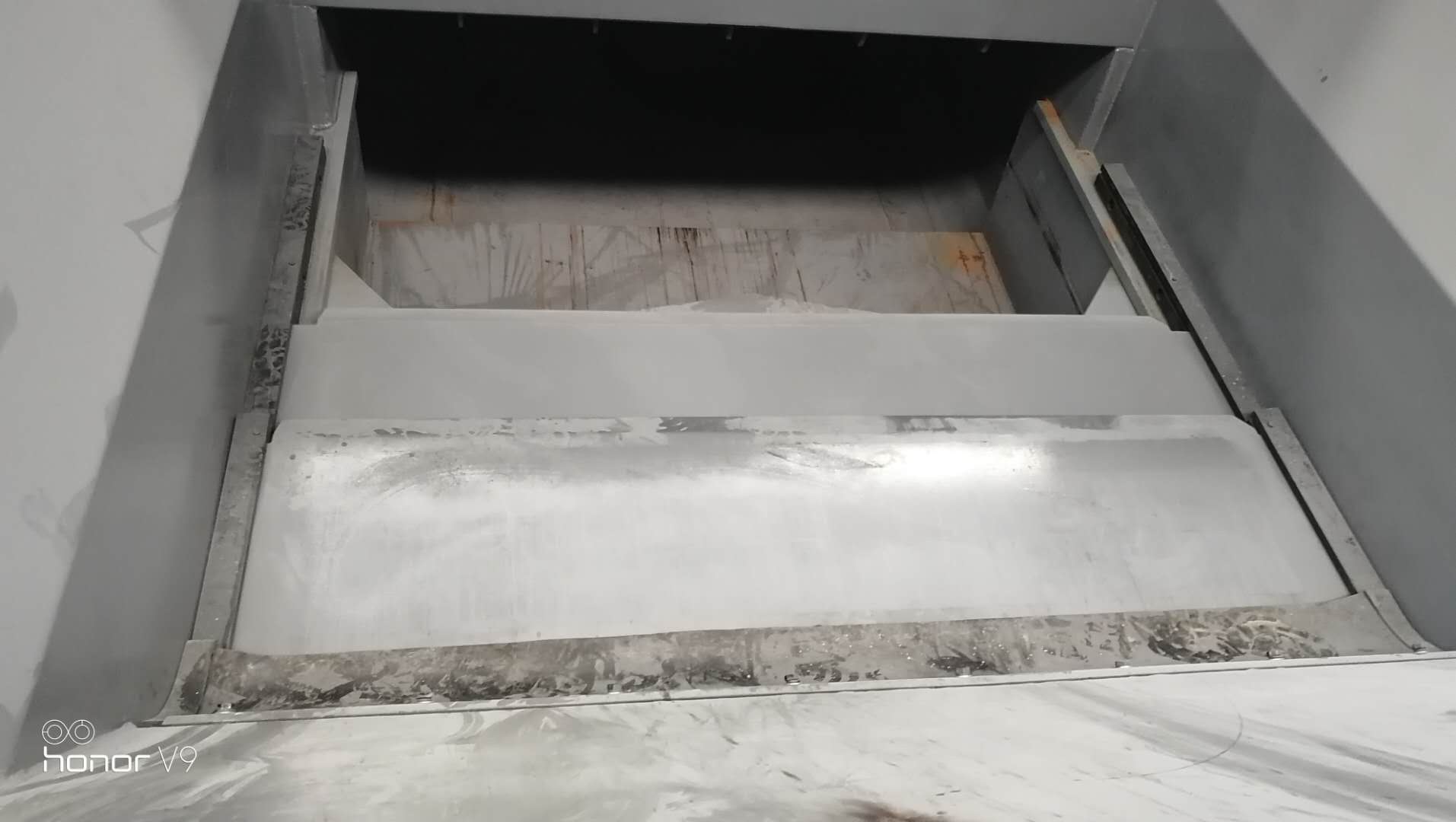

带有破碎与防回弹功能的固定抓钩与压缩头配合使用

2、多功能垃圾箱体

       该设备箱体采用高强度钢板制造而成。

1.箱体整体采用5mm厚高强度钢板,内边角采用圆弧过渡,三个侧面都有一定的锥角,便于卸料。
2.箱体采用了无筋板设计,两边板为整板结构,外形流畅、美观。
3.该设备的箱存储容积可达8m³。
4.后门总成采用整板制作,造型圆滑美观。
5.后门锁紧采用液压油缸和6点锁紧机构,保证后门不变形,操作简单可靠;并且后门开启角度大,使垃圾倾倒更彻底干净。
6.后门密封采用整体式双唇结构密封胶条,具有优异的密封性能,能有效防止污水的渗漏和气味的散发,即便在无法排污的情况下也能保证设备在压缩及转运过程中不会出现污水泄漏的现象。

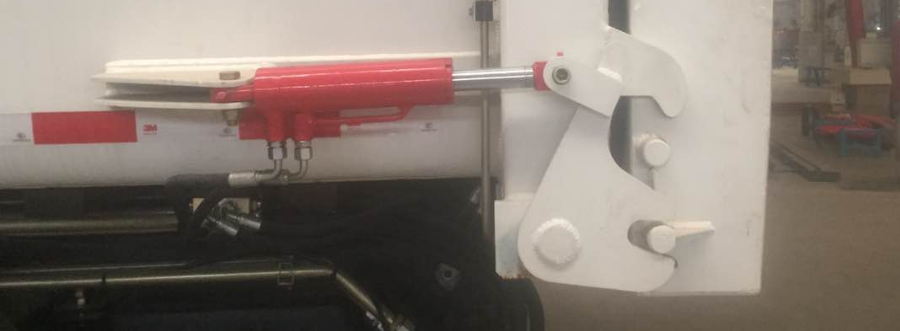

从底盘取力的后门液压油缸锁紧机构

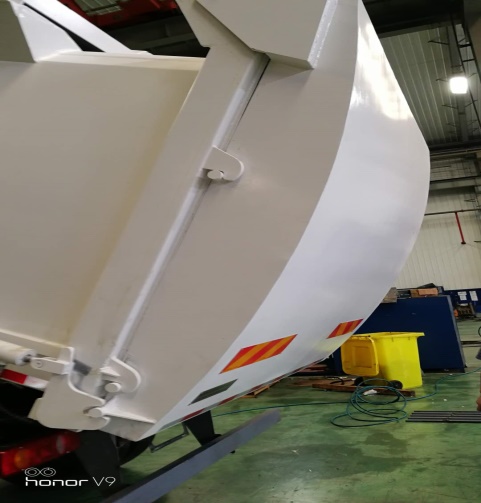

6点锁紧机构

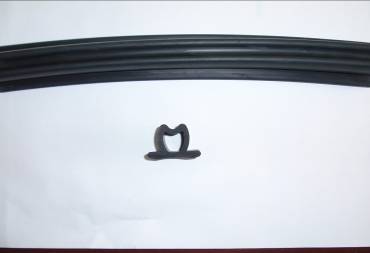

双峰结构密封胶条

3、污水箱、清水箱及顶盖门

       该设备配备有污水箱、清水箱及顶盖门。

1.污水箱布置在压缩腔下侧,压缩腔底板为多孔过滤板,压缩过程中产生的水份通过孔隙流入污水箱,可有效降低垃圾含水率,提高箱体垃圾装载率。
2.污水箱容积为1m³,容积大,可存储压缩过程中产生的污水及从地埋桶外胆中吸出的污水。
3.清水箱容积为0.5m³,可为冲洗系统提供清水。
4.顶盖门平时处于关闭状态,仅在投料时开启,可有效避免压缩过程中臭气的溢出。

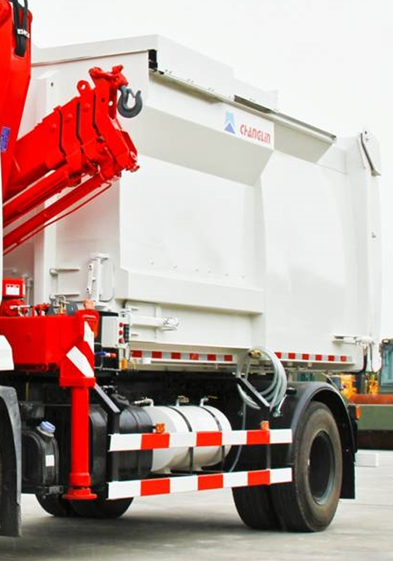

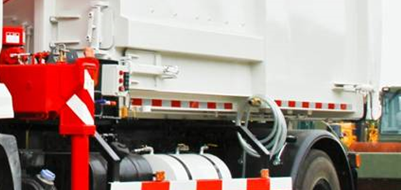

污水箱

4、吸排污系统

       排污系统主要由吸污泵、连接管路及控制阀门组成,其作用是将深埋桶外桶中的污水吸入污水箱中暂时存放并最终排出。

1.吸污泵采用电动隔膜泵,最大吸程可达5米,并配备有过滤装置,可吸出深埋桶外桶中的污水。
2.排污阀门采用DN75的球阀,通径大,可有效排出污水箱中的污水,且不会造成堵塞。

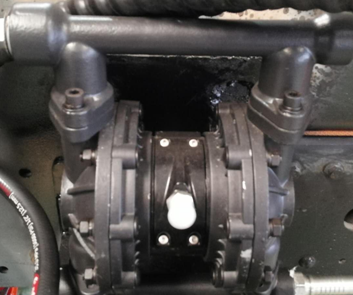

吸污泵

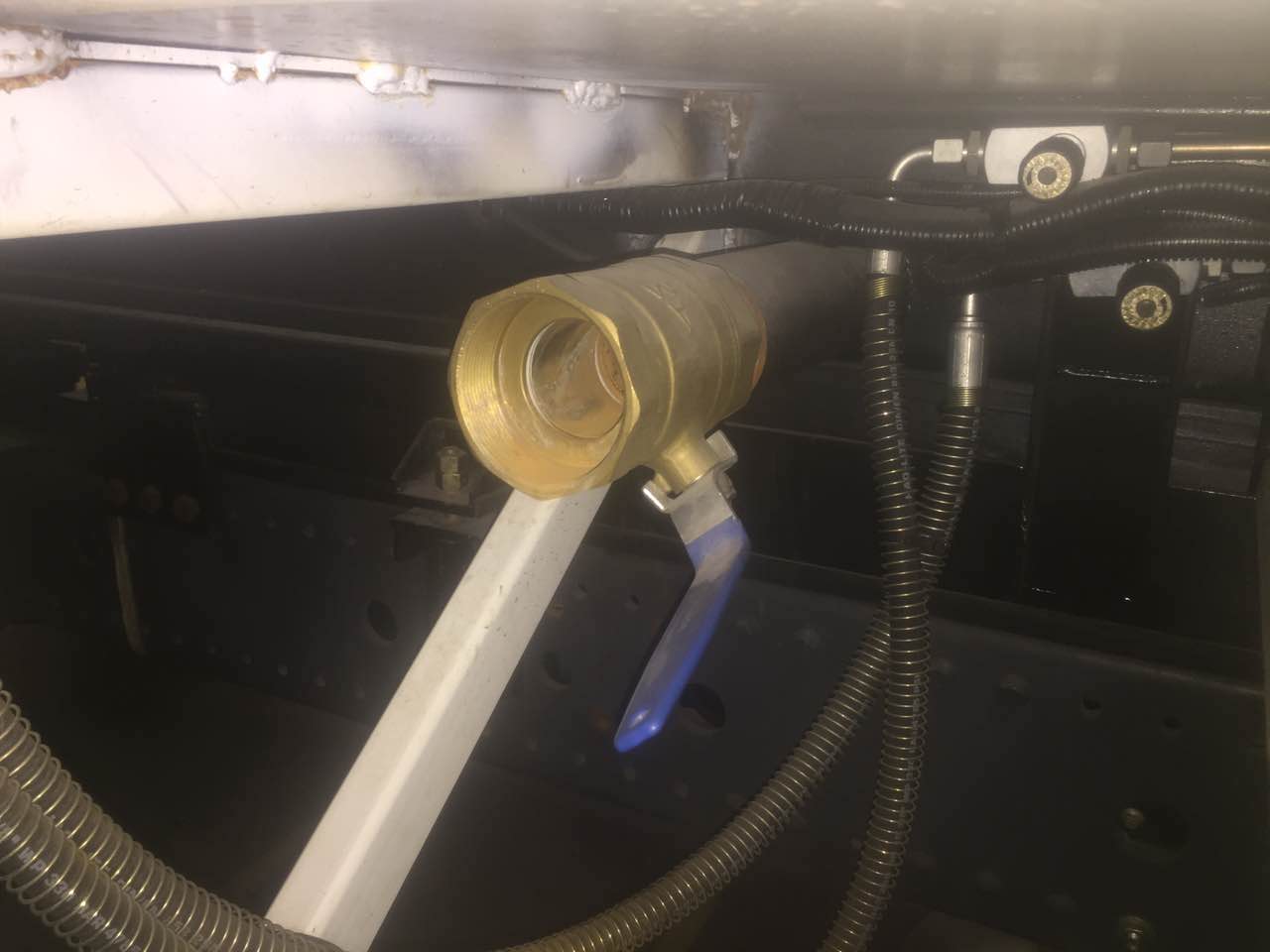

污水箱排污阀门

5、高压清洗系统

       高压清洗系统主要由高压清洗机及高压水枪组成。其功能是对车厢及深埋桶外表面以及内桶进行清洗。

1.清水箱上水阀门:开启时可向清水箱内上水。
2.高压清洗机:由液压马达驱动,与清水箱相通,连高压水枪。
3.高压水枪:喷射高压水,对车厢及深埋桶内桶进行清洗。

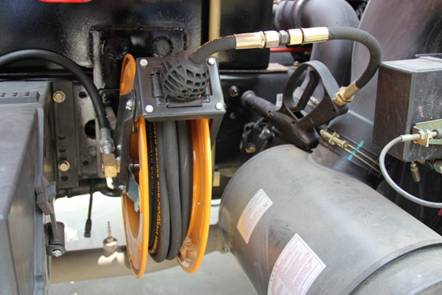

高压清洗系统

6、液压系统

1.液压系统主要部件选用全球各大知名品牌的产品,保证液压系统的可靠性。
2.抗污染性能较高,系统压力损失小。
3.压缩部分带应急操作手柄,防水特性好。
4.吊机操作采用手柄操作,手柄两边对称布置,操作方便。

7、电气控制系统

1.电气系统采用继电器控制方式。
2.电气系统配置两个现场控制盒和一个驾驶室控制盒。
3.现场控制盒实现装料控制和卸料控制。
4.驾驶室控制盒用于卸料控制。

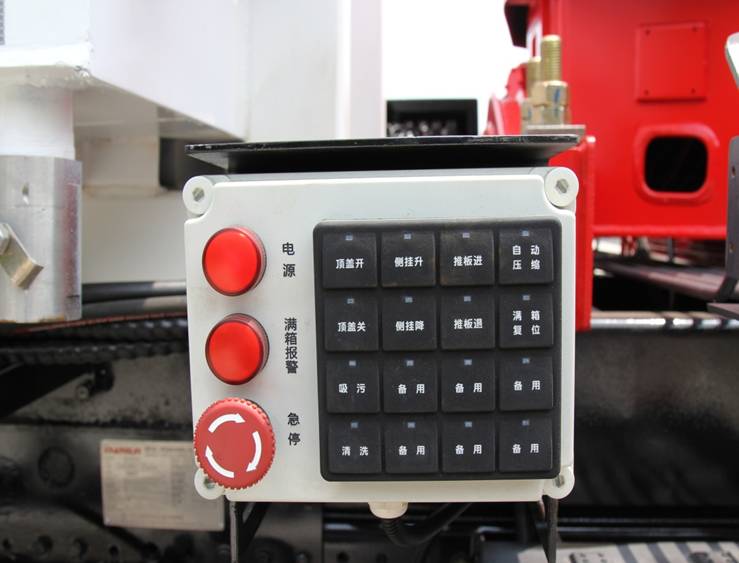

集中控制面板

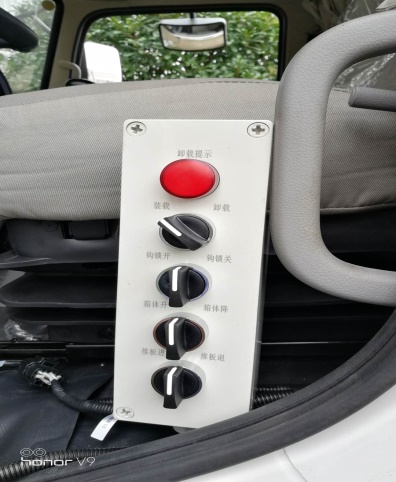

驾驶室控制盒
二、产品特点

1.配置五米轴距的国五底盘,采用东风天锦DFL1160BX1V,在折臂式吊机和箱体之间能够形成较大空间,方便箱体前端检修门完全打开,为工作人员的检修预留充裕的活动空间,方便维修。
2.选用的折臂吊起重能力大,作业半径大,效率高;吊机额定起重力矩:138kN·m。该设备采用回转一体式吊机,能实现360°连续回转,能吊装车体左右两侧的地埋桶,适应性强,二节臂的配置可以使车辆在同一位置连续起吊7个深埋式垃圾桶,避免了来回滑动车体位置,调整支腿伸缩,提高工作效率。
3.高压清洗功能和吸污功能,高压水枪对垃圾桶进行自清洁,并通过吸污泵及时排净深埋桶底部的污水。
4.垃圾箱具备自动压缩垃圾功能,一键完成3次压缩循环。
5.双边电控操作系统,方便垃圾收集。驾驶室内可操作自卸升降和后门开关,实现垃圾的卸料。
6.整车吊机和垃圾箱自动压缩可同时作业。
7.选配侧上料装置,可适用于标准垃圾桶。
